SİSTEM / FİLTRASYON
NBC / CBRN Filtrasyon Sistemi

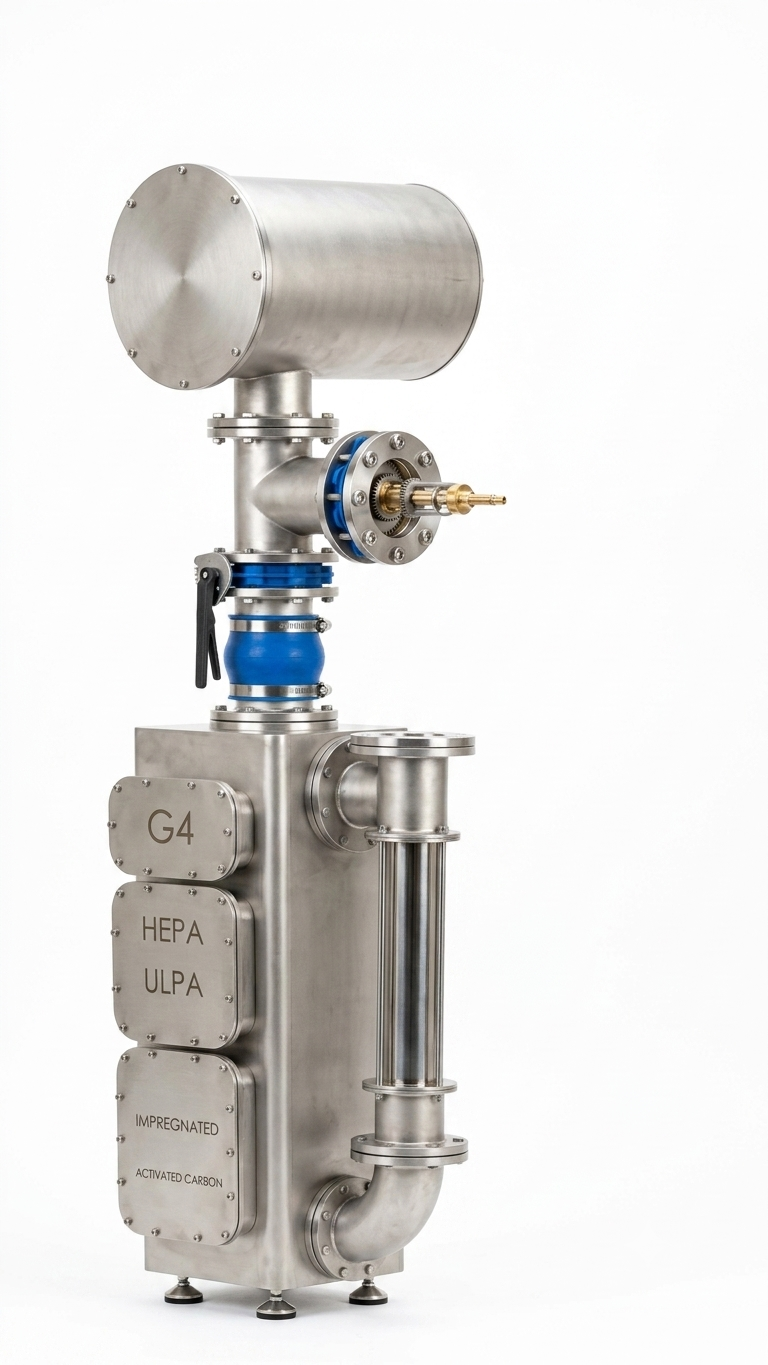

Bir sığınağın gerçek ölçüsü duvar kalınlığı değil, içeride solunan havadır. NBC/CBRN filtrasyon sistemi; G4 ön filtre, HEPA/ULPA partikül kademesi, emprenye aktif karbon ve CO₂ toplayıcı ile biyolojik, radyoaktif, kimyasal ve iç ortam hava tehditlerine karşı çok katmanlı koruma sağlar.
Kaba Filtre (G4 Sınıfı) – Ön Filtrasyon
Hava, dış ortamdan emildiği anda ilk olarak G4 sınıfı kaba filtre kademesiyle karşılaşır. Bu kademe, iri taneli toz, kum, polen, kurum ve büyük partikülleri yakalayarak ana NBC filtrelerinin önünü korur.
- Görevi: Dış ortamdan emilen havadaki iri taneli toz, kum, polen, kurum ve büyük partikülleri yakalar.
- Katkısı: Ana NBC filtrelerin (HEPA/ULPA ve Aktif Karbon) ömrünü uzatır, tıkanmalarını önler ve sistem verimliliğini korur.
HEPA ve ULPA Filtreler – Radyoaktif ve Biyolojik Koruma
Partikül kademesi, radyoaktif serpinti ve biyolojik aerosollerin tutulmasından sorumludur. HEPA filtreler %99,99'un üzerinde verimlilikle çalışır; ULPA ise çok daha hassas gözenek yapısıyla sub-mikron seviyedeki partikülleri bile yakalar.
- Biyolojik Tehditler: Bakteri, virüs, spor ve mikroorganizmaları %99,99'un üzerinde bir verimlilikle süzerek biyolojik harp ajanlarını engeller.
- Nükleer Tehditler (Radyoaktif Serpinti): Nükleer patlama sonrası havada asılı kalan radyoaktif tozu ve alfa/beta yayan partikülleri tamamen tutar.
- ULPA Filtre Desteği: Çok daha hassas gözenek yapısı sayesinde sub-mikron (0,12 mikron ve altı) seviyedeki mikro partikülleri dahi yakalayarak maksimum fiziksel koruma sağlar.
Emprenye Aktif Karbon Filtre – Kimyasal Harp Ajanı Koruması
Kimyasal gaz ve buharları tutmak için HEPA yeterli değildir; bu aşamada özel kimyasallarla emdirilmiş (emprenye edilmiş) aktif karbon devreye girer. Karbon, zararlı maddeleri adsorpsiyon yöntemiyle yüzeyinde hapseder.
- Kimyasal Tehditler: Sinir gazları (Sarin, VX), yakıcı gazlar (Hardal gazı), boğucu ve kan zehirleyici gazları adsorpsiyon yöntemiyle etkisiz hale getirir.
- Zehirli Sanayi Gazları: Sanayi kazaları sonucu açığa çıkabilecek klor, amonyak ve organik buharları da filtreler.
Özel CO₂ (Karbondioksit) Toplayıcı Sistemler – İç Ortam Hava Kalitesi
Tam izolasyon (tam kapanma) modunda dış havalandırma tamamen kesildiğinde, sığınak içindeki insanların nefes alıp vermesiyle karbondioksit seviyesi yükselir. CO₂ toplayıcı sistemler bu seviyeyi güvenli sınırlar içinde tutar.
- Tam İzolasyon (Tam Kapanma) Modu: Sığınak dış havalandırmasının tamamen kapatılması gerektiği (aşırı yüksek dış kirlilik veya patlama anı) durumlarda devreye girer.
- Görevi: Sığınak içindeki insanların nefes alıp vermesi sonucu yükselen CO₂ seviyesini absorbe ederek güvenli sınırlar içinde tutar, oksijen yetersizliği ve zehirlenme riskini önler.
Pozitif basınç (overpressure)
Filtrelenmiş hava sığınak içinde dış ortama göre biraz yüksek bir basınç oluşturur. Böylece kaçınılmaz küçük açıklıklardan hava dışarı doğru sızar, kirli hava içeri giremez. Filtrasyonu anlamlı kılan asıl ilke budur.
Sızdırmazlık ve kabuk bütünlüğü
Pozitif basınç ancak sızdırmaz bir kabukta korunur. Kapı contaları, kablo ve boru geçişleri, tahliye hatları ve basınç şok damperleri tek bir bütün olarak tasarlanır ve devreye alma sırasında basınç testiyle doğrulanır.
Elektrik kesintisinde çalışma
Sistem, elektrik yokken de çalışabilecek şekilde tasarlanır: yedek enerji hattı ve manuel/pedal tahrikli acil fan seçeneği ile hava akışı sürdürülür.
Bakım ve filtre ömrü
Filtre kademeleri sınırlı ömre sahiptir. Basınç farkı göstergeleri, kayıt altına alınan periyodik testler ve yedek filtre stoğu; sistemin ihtiyaç anında çalışmasını garanti eden asıl unsurlardır.
FAQ
- HEPA filtre gazları tutar mı?
- Hayır. HEPA partikülleri ve aerosolleri tutar; kimyasal gaz ve buharlar için aktif karbon kademesi gerekir. İkisi birlikte kullanılır.
- Filtreler ne sıklıkla değişir?
- Kullanım, ortam tozu ve maruziyet durumuna bağlıdır; periyodik kontrol ve basınç farkı ölçümü ile belirlenir.
- Sığınak içindeki hava nasıl tazelenir?
- Dışarıdan alınan hava filtre kademelerinden geçirilerek sürekli beslenir; kirli hava aşırı basınçla dışarı atılır.
- CO₂ toplayıcı ne işe yarar?
- Tam kapanma modunda dış havalandırma kesildiğinde, insanların nefes alıp vermesiyle yükselen karbondioksit seviyesini emerek güvenli sınırlarda tutar.
